Polishing Materials Factory

A 研磨ホイール はあらゆる金属表面仕上げプロセスの中核となるツールですが、そのパフォーマンスは完全に依存します。 研磨剤 それと組み合わせることで、より幅広い選択肢が得られます 研磨材 ワークや仕上がり目標に合わせて。これら 3 つの要素が一緒になって、最終表面が光学的、機能的、または装飾的な仕様を満たすかどうかを決定する完全なシステムを形成します。このページでは、各コンポーネントがどのように機能するか、適切に適合した研磨システムの利点、および製造バイヤーやエンジニアからの最も一般的な質問への回答について説明します。

研磨ホイールの仕組み

研磨ホイールは高速回転することで動作し、その表面 (通常は布、サイザル麻、フェルト、または複合繊維) がワークピースに対して研磨剤を塗布します。コンパウンドに含まれる砥粒がマイクロカットを行い、研削や機械加工で残った微細な表面凹凸を除去し、目標の仕上げが達成されるまで表面粗さ（Ra値）を段階的に低減します。

通常、このプロセスは 2 つまたは 3 つの段階で実行されます。あ 切断用コンパウンド サイザル麻またはスパイラル縫いのホイールでは、最初に粗い傷を取り除きます。ある 仕上げ用コンパウンド 次に、柔らかい布ホイールで表面を鏡面またはサテン仕上げに磨きます。ホイールの硬度、回転速度 (材質に応じて通常 1,200 ～ 3,600 RPM)、および複合砥粒グレードが一緒に校正され、各基材の目標 Ra 仕様に一致します。

適合研磨材システムの主な利点

• 一貫した表面仕上げ品質: 正しいタイプの研磨ホイールと目的に合わせて配合されたコンパウンドを組み合わせることで、バッチ間の Ra のばらつきが減少します。これは、装飾用ハードウェア、医療機器、食品に接触する部品にとって重要です。
• 処理手順の削減: 適切に適合した研磨材料システムにより、3 つの研削ステージを 2 つの研磨パスに統合し、大量生産ラインでのサイクル時間を最大 30% 短縮できます。
• 部品あたりの消耗品コストの削減: コンパウンドとホイールの正しいマッチングにより、ホイールの早期摩耗とコンパウンドの無駄が防止され、ホイールの耐用年数が延長され、研磨片あたりのコストが削減されます。
• 環境適合性のある配合: 水溶性または低VOC用途向けに設計された最新の研磨剤は、作業場の空気汚染を軽減し、輸出市場の環境基準に準拠しています。

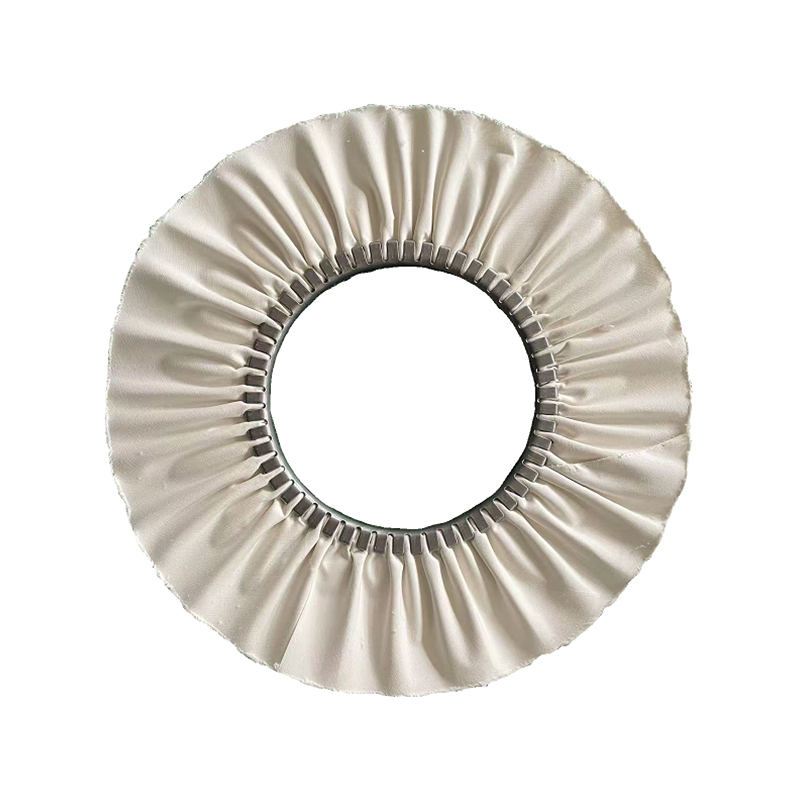

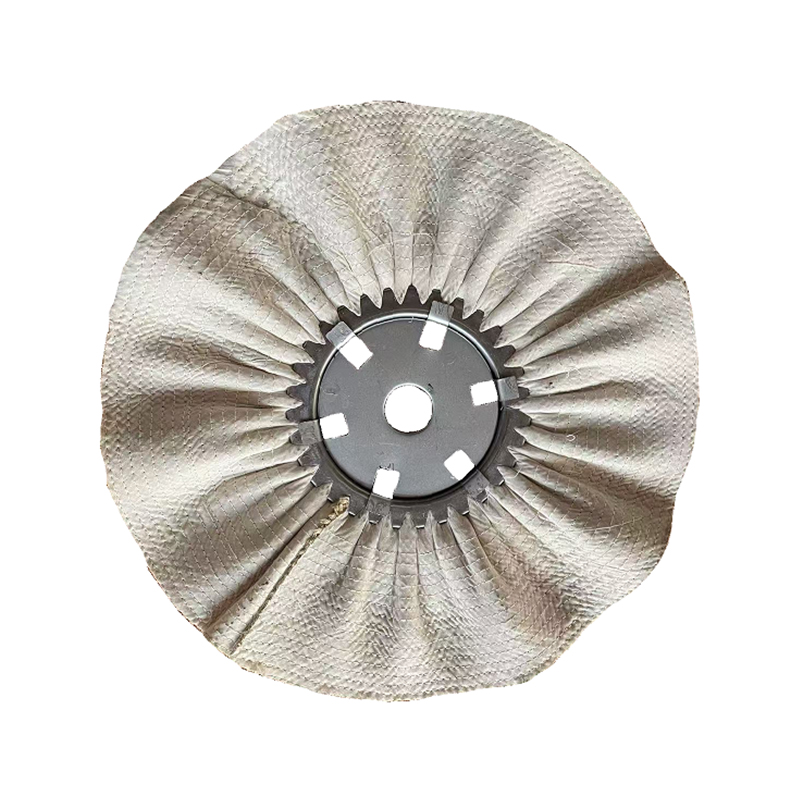

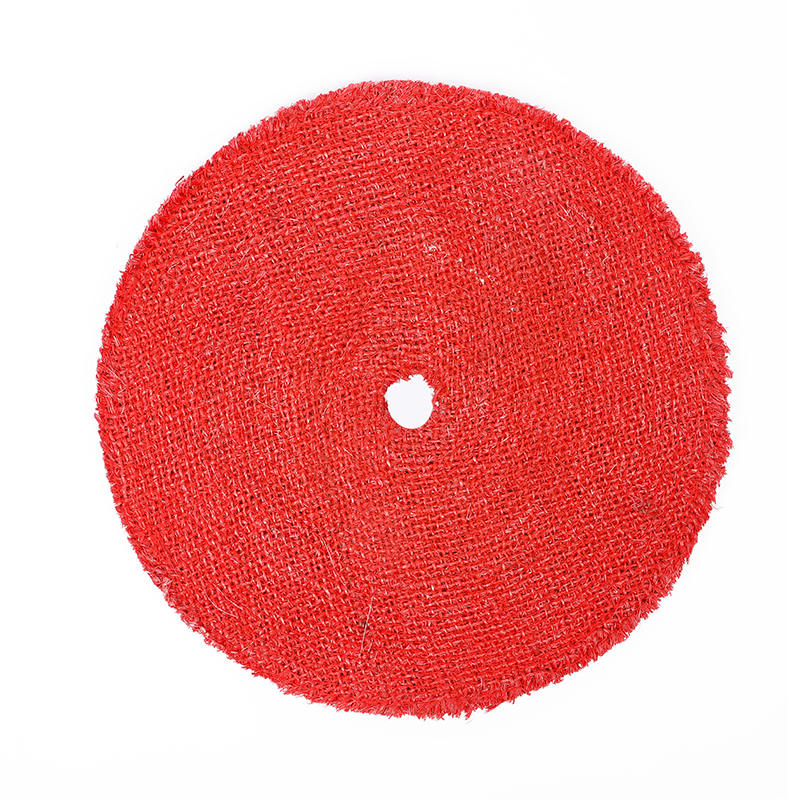

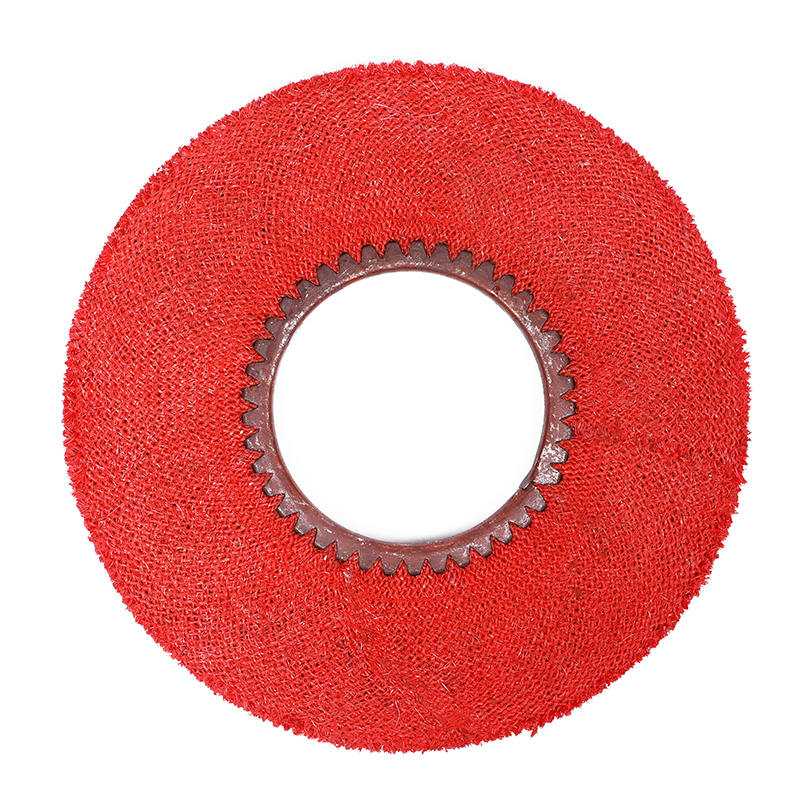

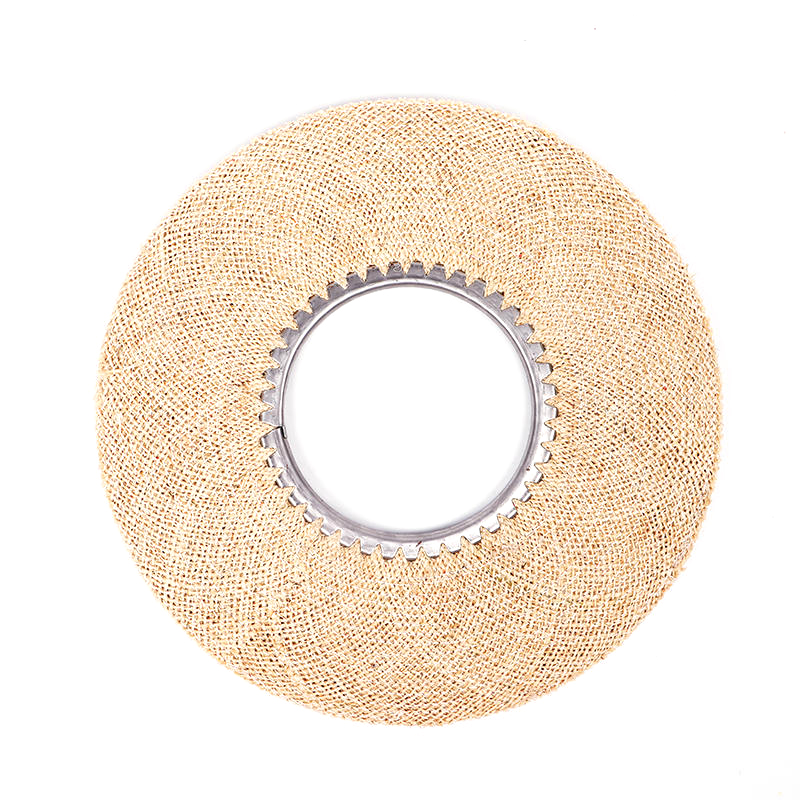

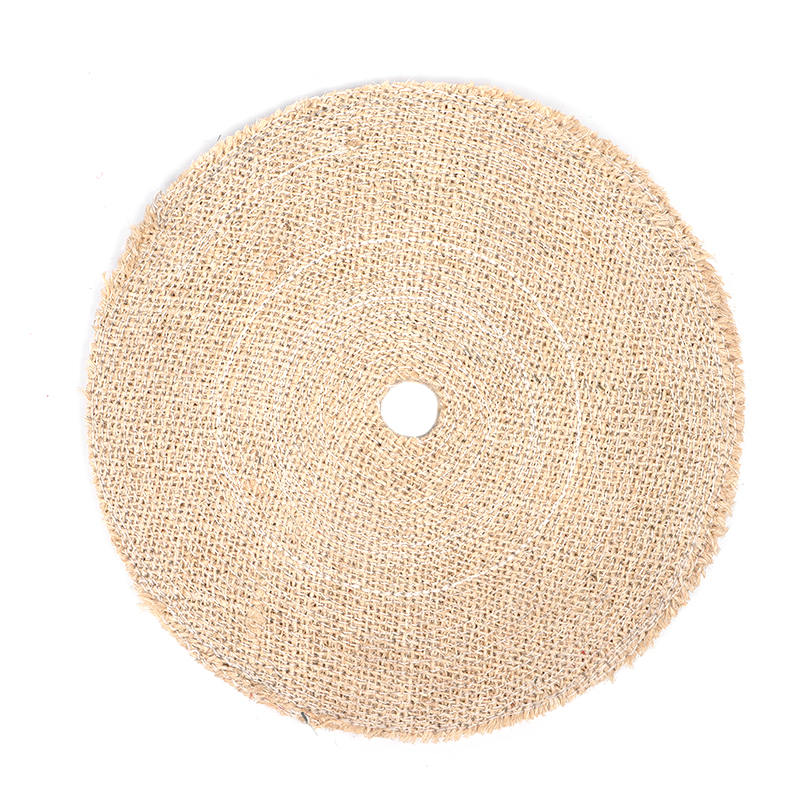

研磨砥石の種類と用途

研磨材の仕様においては、適切なホイール構造を選択することが最初に決定されます。以下の表は、最も一般的なホイールのタイプとその推奨される使用例をまとめたものです。

研磨剤の配合と選択

研磨剤は、研磨粒子 (通常、酸化アルミニウム、酸化クロム、または炭化ケイ素)、結合剤 (グリース、ワックス、または水溶性基剤)、および切断時の発熱と表面潤滑を制御する機能添加剤で構成されます。ミクロン単位で測定される研磨粒子サイズは、表面の傷の除去レベルと達成可能な最終的な Ra 値を直接決定します。

2016 年に設立された寧波恒華金属表面処理技術有限公司は、世界の製造業に合わせた研磨剤および関連研磨材の研究、開発、革新に注力してきました。 2020 年の全自動缶詰生産ラインの導入を含む継続的なプロセス投資を通じて、同社はバッチ間の研磨剤の一貫性を確保し、それが大量生産ラインの表面仕上げのばらつきを直接削減します。

素材のマッチングの一般規則は次のとおりです。 より硬い金属には低速でより硬い研磨材が必要です 一方、柔らかい非鉄金属 (アルミニウム、真鍮、銅) は、ホイール表面への材料の付着を避けるために、適度な速度で柔らかい研磨グレードを使用するとより良いパフォーマンスを発揮します。

よくある質問

Q1：同じものを使えますか？ 研磨剤 異なる金属で？

確実ではありません。各金属基板は異なる硬度と感熱性を持っています。ステンレス鋼用に配合されたコンパウンドには、柔らかいアルミニウムを傷つけ、真鍮の細孔に残留物を残す可能性があるより硬い研磨粒子が含まれています。混合材料の生産ラインの場合は、基板固有のコンパウンドを使用し、各材料に個別の研磨ホイールを使用して相互汚染を防ぎます。

Q2: 研磨ホイールの交換時期はどうすればわかりますか?

主な指標には、切削速度の低下 (同じ Ra 目標のサイクル タイムの延長)、コンパウンドが適切にロードされなくなったホイール表面の目に見える光沢、ワークピースの不均一な表面仕上げ、または元のサイズの 20% を超える測定可能なホイール直径の減少が含まれます。艶をかけられたホイールは、ホイールドレッサーで表面をかき集めることで修復できる場合がありますが、ひどく磨耗したホイールは、繰り返しドレッシングするのではなく交換する必要があります。

Q3: 切削用コンパウンドと仕上げ用コンパウンドの違いは何ですか?

A 切断用コンパウンド 傷、機械加工跡、酸化を素早く除去するために設計された粗い研磨粒子 (通常は 20 ～ 80 ミクロンの範囲) が含まれています。あ 仕上げ用コンパウンド (カラーまたはバフ研磨コンパウンドとも呼ばれます) は、より細かい粒子 (10 ミクロン未満) を使用して、切断段階で残された表面を鏡面または高光沢仕上げに精製します。傷のひどい表面に仕上げ用コンパウンドだけを使用しても、鏡面のような結果は得られません。切断段階をスキップすることはできません。

Q4: 水溶性研磨剤は自動生産ラインに適していますか?

はい。部品の洗浄が容易で、VOC 排出量が低く、水ベースの後処理洗浄システムとの互換性があるため、自動ラインでの使用がますます好まれています。その代わりに、低湿度環境ではワックスベースの配合物と比較して、ホイール上でのコンパウンドの寿命がわずかに短くなります。大量の自動研磨の場合は、処理段階と洗浄段階の間の鉄基板のフラッシュ錆を防ぐために、腐食防止添加剤を含む水溶性研磨剤を使用することをお勧めします。
